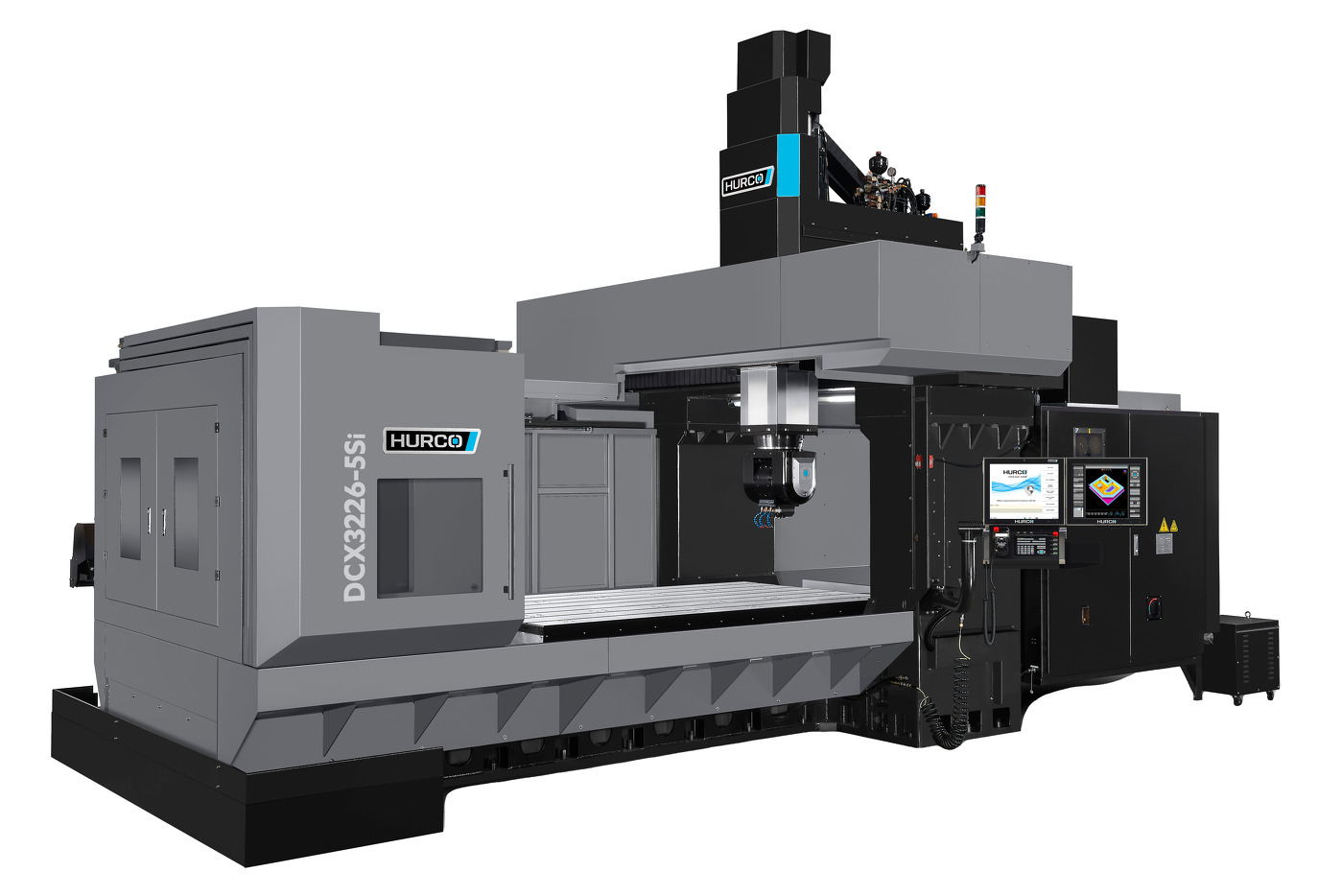

DCX 3226 HT-5 Si

DCX 3226 HT-5 Si

Pionowe 5-osiowe portalowe centrum obróbcze

Dane i fakty

Przesuwy

Oś X (mm) 3.200
Oś Y (mm) 2.450
Oś Z (mm) 1.100
Oś B (°) ±110
Oś C (°) ±360

Przestrzeń robocza

Końcówka wrzeciona – stół (mm) 201 - 1.301
Stół – powierzchnia mocowania dł. x szer. (mm) 3.000 x 2.100
Rowki teowe (DIN 650) 9 x 22mm x 220mm
Maks. obciążenie stołu (równomierne) (kg) 14.000

Wrzeciono główne

Stożek wrzeciona (DIN 69893) HSK-A100
Maks. prędkość obrotowa wrzeciona (obr./min) 12.000
Maks. moc wrzeciona (S6 - 40%) (kW) 53
Maks. moment obrotowy wrzeciona (S6 - 40%) (Nm) 253


Posuw

Szybki przesuw w osiach X/Y/Z (m/min) 15 / 15 / 10

Magazyn narzędzi

Liczba miejsc w magazynie 40 / 60

Pozostałe dane

Wymaga powierzchnia (mm) 10.382 / 7.165 / 6.263
Dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia. Optymalna wydajność maszyny zależy od warunków technicznych panujących na miejscu podczas montażu pod kątem zasilania, doprowadzenia powietrza oraz jakości powietrza otoczenia.
